Motor cổng mở cánh tải trọng lớn là giải pháp bắt buộc cho cổng biệt thự, nhà máy và khu công nghiệp có cánh cổng nặng. Cổng Hồng Môn tổng hợp đầy đủ tiêu chí kỹ thuật, cách phân loại motor theo cấu hình, nguyên tắc chọn mua và cấu hình hệ thống, giúp bạn đưa ra quyết định đúng để cổng vận hành an toàn và bền bỉ lâu dài.
Tổng quan về motor cổng mở cánh tải trọng lớn
Motor cổng mở cánh tải trọng lớn không chỉ đơn thuần là 1 động cơ mạnh hơn so với motor thông thường. Thiết bị này được thiết kế để chịu đựng lực xoay lớn, quán tính cánh nặng và chu kỳ vận hành cao, đòi hỏi độ bền cơ khí vượt trội so với motor dân dụng nhẹ.
Khái niệm “tải trọng lớn” trong cổng mở cánh
Tải trọng lớn trong cổng mở cánh được xác định theo dải kg/cánh và chiều dài cánh. Motor tay đòn hạng nặng thường được công bố khả năng chịu tải đến 800 kg/cánh với cánh rộng đến 2,5 m.
Cần phân biệt rõ tải trọng lớn cho biệt thự cao cấp và tải trọng siêu lớn cho nhà máy, bởi mô men lực cần thiết tăng tỷ lệ thuận với cả trọng lượng lẫn chiều dài cánh, ảnh hưởng trực tiếp đến công suất motor cần chọn.
Đặc thù vận hành cổng mở cánh tải trọng lớn
Cánh cổng nặng và dài tạo ra quán tính lớn khi bắt đầu mở hoặc dừng lại, khiến lực tác dụng lên bản lề và tay đòn tăng đột biến trong giai đoạn khởi động và hãm.
Vì vậy, hệ thống motor cổng mở cánh tải trọng lớn phải có độ bền cơ khí cao, khả năng chịu tải tay đòn tốt và vận hành ổn định qua nhiều chu kỳ liên tục.
So sánh với motor cho cổng tải nhẹ và trung bình
Motor tải vừa từ 300 đến 500 kg/cánh có công suất, kích thước và chi phí thấp hơn đáng kể so với motor tải lớn trên 500 đến 800 kg/cánh. Cấu tạo bên trong của motor tải lớn thường dùng vật liệu chắc chắn hơn để chịu mô men cao hơn.
Dùng motor tải nhẹ cho cổng nặng khiến động cơ hoạt động vượt ngưỡng cho phép, sinh nhiệt, nhanh hỏng và có thể gây rủi ro an toàn. Chọn đúng loại motor ngay từ đầu giúp tránh chi phí sửa chữa không cần thiết về sau.
Thông số kỹ thuật cốt lõi của motor cổng mở cánh tải trọng lớn
Người mua cần đọc được catalogue motor và hiểu rõ ít nhất 4 nhóm thông số chính trước khi quyết định: tải trọng theo kg/cánh, công suất HP, góc mở và chu kỳ vận hành, cùng với yêu cầu điện áp và an toàn.
Tải trọng kg/cánh và chiều dài cánh
Nhà sản xuất công bố tải trọng dưới dạng kg/cánh kèm giới hạn chiều dài, ví dụ motor 400 kg/cánh cho cánh dài đến 2,5 m. Người dùng không thể chỉ xét trọng lượng mà phải xét đồng thời chiều dài cánh.
Cánh dài hơn tạo mô men lớn hơn trên bản lề và tay đòn, dù cùng trọng lượng với cánh ngắn hơn. Điều này có nghĩa là motor phù hợp với cánh 400 kg dài 2 m chưa chắc đủ tải cho cánh 400 kg dài 3 m.
Công suất HP và quy đổi sang tải trọng
Công suất motor được đo bằng mã lực, với quy ước 1 HP tương đương khoảng 0,7457 kW. Công suất càng lớn thì khả năng kéo cánh cổng nặng càng mạnh và ổn định.
Dải công suất 0,5 HP, 1 HP, 1,5 HP và 2 HP phục vụ các nhu cầu khác nhau. Motor 2 HP thường được dùng cho cánh cổng tải từ 2 đến 2,5 tấn ở khu công nghiệp, trong khi 0,5 HP chỉ phù hợp cho cổng nhẹ dân dụng.
Góc mở, thời gian mở và chu kỳ vận hành
Motor tay đòn cho cổng nặng thường mở góc 90° với thời gian khoảng 15 đến 20 giây, chậm hơn so với cổng nhẹ để đảm bảo an toàn trong quá trình vận hành.
Chu kỳ làm việc của motor phải khớp với tần suất đóng mở thực tế tại công trình. Motor bán liên tục không đủ đáp ứng cho cổng nhà máy cần mở hàng trăm lần mỗi ngày.
Điện áp, bảo vệ và yêu cầu an toàn
Motor cổng mở cánh phổ biến dùng nguồn 230 V AC hoặc 24 V DC. Nguồn 24 V DC an toàn hơn trong môi trường ẩm ướt, trong khi 230 V AC cho lực kéo mạnh hơn và phù hợp với tải lớn.
Hệ thống bắt buộc phải tích hợp cảm biến an toàn, khóa điện từ và đèn cảnh báo. Với cổng nặng, rủi ro đè người hoặc va chạm xe nghiêm trọng hơn nhiều, nên các thiết bị bảo vệ không thể bỏ qua.
Phân loại motor cổng mở cánh tải trọng lớn theo cấu hình
Thị trường hiện có 3 cấu hình chính dành cho motor cổng mở cánh tải trọng lớn: motor cánh tay đòn, motor âm sàn và motor xoay công nghiệp. Mỗi cấu hình phù hợp với 1 nhóm công trình và mức tải trọng khác nhau.

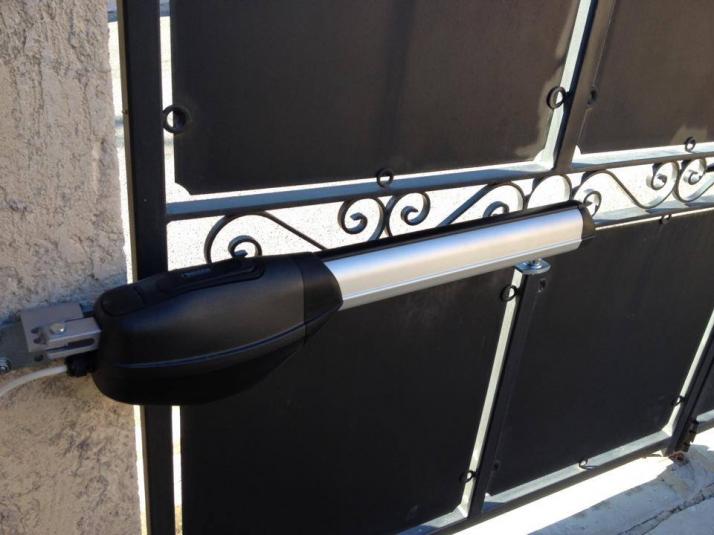

Motor cánh tay đòn tải trọng lớn
Motor cánh tay đòn gắn trên bề mặt cánh cổng, có thể chịu tải đến 800 kg/cánh với cánh rộng đến 2,5 m. Loại này phù hợp với cổng biệt thự hoặc nhà xưởng có trụ cổng chắc chắn và không yêu cầu giấu motor.
Điểm mạnh của tay đòn là lắp đặt đơn giản hơn âm sàn, không cần đào nền, phù hợp với các công trình đã xây dựng xong mà chủ đầu tư muốn nâng cấp cổng tự động sau này.
Motor âm sàn cho cổng mở cánh tải trọng lớn
Motor âm sàn được lắp chìm dưới nền đất, giúp cổng 2 hoặc 4 cánh nặng vận hành êm ái mà không lộ thiết bị ra ngoài, đáp ứng yêu cầu thẩm mỹ của biệt thự và công trình cao cấp.
So với tay đòn, âm sàn yêu cầu thi công nền phức tạp hơn và cần hệ thống chống thấm tốt để bảo vệ motor khỏi nước ngầm. Chi phí lắp đặt ban đầu cũng cao hơn.
Motor xoay công nghiệp cho cổng tải trọng siêu lớn
Motor xoay công nghiệp được thiết kế cho cổng mở cánh có tải trọng rất lớn, lên đến hàng tấn mỗi cánh. Loại này thường kết hợp với cơ cấu tay đòn hoặc cánh tay thủy lực để phân phối lực hiệu quả.
Hệ thống điều khiển cho motor xoay công nghiệp phải chịu được chu kỳ làm việc cao và hoạt động liên tục, phù hợp với nhà máy, xí nghiệp hoặc cổng kho bãi cần mở nhiều lần mỗi ca sản xuất.
Nguyên tắc lựa chọn motor cổng mở cánh tải trọng lớn
Chọn đúng motor cổng mở cánh tải trọng lớn dựa trên ít nhất 3 yếu tố kết hợp: tải trọng thực tế của cánh, tần suất đóng mở hàng ngày và môi trường vận hành. Bỏ qua bất kỳ yếu tố nào cũng dẫn tới motor hoạt động không đúng năng lực.
Áp dụng nguyên tắc dư tải 30% cho cổng mở cánh
Tải trọng danh định của motor phải lớn hơn tải trọng cổng ít nhất 30%. Ví dụ cổng nặng 500 kg/cánh cần chọn motor có khả năng chịu tải ít nhất 650 đến 700 kg/cánh.
Khi không có dư tải đủ 30%, motor phải hoạt động gần ngưỡng tối đa thường xuyên, gây nóng máy, giảm tuổi thọ nhanh và dễ hỏng trong điều kiện công nghiệp khắc nghiệt.
Kết hợp tải trọng với tần suất vận hành và môi trường
Cổng biệt thự và cổng nhà máy có thể cùng tải trọng nhưng cần motor hoàn toàn khác nhau. Biệt thự mở cổng vài chục lần mỗi ngày, còn cổng nhà máy có thể mở hàng trăm lần mỗi ca.
Với cổng nhà máy, nên chọn motor công suất lớn hơn, chu kỳ làm việc cao, có hệ thống làm mát và vỏ bảo vệ chống bụi, chống ẩm để thích ứng với vận hành liên tục trong nhiều năm.
Lựa chọn giữa motor tay đòn, âm sàn và xoay công nghiệp
Nếu tải trọng dưới 800 kg/cánh và không yêu cầu giấu motor, tay đòn là lựa chọn tiết kiệm và dễ lắp đặt. Nếu yêu cầu thẩm mỹ cao thì âm sàn phù hợp hơn dù tốn kém hơn khi thi công.
Tải trọng trên 1 tấn/cánh hoặc cổng công nghiệp siêu nặng cần motor xoay công nghiệp. Người dùng nên tham khảo đơn vị chuyên môn để khảo sát thực tế trước khi quyết định cấu hình.
Cấu hình hệ thống motor cho cổng mở cánh tải trọng lớn
Motor cổng mở cánh tải trọng lớn không thể hoạt động đơn lẻ mà phải là 1 hệ thống đồng bộ gồm hộp điều khiển, cảm biến an toàn, khóa điện từ và phụ kiện cơ khí kết nối với cánh.
Hộp điều khiển trung tâm và logic vận hành
Hộp điều khiển nhận tín hiệu từ điều khiển từ xa hoặc cảm biến, sau đó xuất lệnh cho motor vận hành theo trình tự an toàn đã lập trình. Hộp điều khiển phải tương thích với motor tải lớn về dải điện áp và công suất.
Các chế độ như mở toàn phần, mở 1 cánh hoặc tự đóng sau khoảng thời gian định sẵn giúp người vận hành linh hoạt trong nhiều tình huống thực tế khác nhau.
Cảm biến an toàn, khóa điện từ, đèn cảnh báo
Cảm biến chống kẹp, cảm biến quang và cảm biến lực giúp phát hiện vật cản trong quá trình cổng đóng, ngăn tai nạn kẹp người hoặc va chạm phương tiện. Khóa điện từ giữ cánh ở vị trí đóng chắc chắn khi motor không hoạt động.
Đèn cảnh báo phát sáng khi cổng đang vận hành giúp người và xe biết trước để tránh xa. Với cánh cổng nặng hàng trăm kg, thiếu bất kỳ thiết bị an toàn nào đều là rủi ro nghiêm trọng.
Phụ kiện cơ khí và kết nối với cánh cổng
Tay đòn, khớp nối, bản lề, giá đỡ motor là cầu nối truyền lực từ motor sang cánh cổng. Nếu khớp nối hoặc bản lề yếu, phụ kiện này sẽ hỏng trước cả motor dù motor hoàn toàn đủ tải.
Với cổng tải trọng lớn, toàn bộ phụ kiện cơ khí phải được chọn đồng bộ với công suất motor và trọng lượng cánh, không nên dùng phụ kiện tiêu chuẩn dân dụng cho hệ thống công nghiệp nặng.
Ứng dụng thực tế của motor cổng mở cánh tải trọng lớn
Motor cổng mở cánh tải trọng lớn xuất hiện ở nhiều loại công trình khác nhau, từ biệt thự cao cấp đến nhà máy sản xuất và các công trình công cộng. Mỗi môi trường ứng dụng đặt ra yêu cầu riêng về công suất và cấu hình.
Cổng biệt thự và công trình dân dụng cao cấp
Cổng biệt thự thường dùng cánh sắt hộp hoặc nhôm đúc nặng, cần motor tay đòn hoặc âm sàn đủ tải trong khi vẫn đảm bảo thẩm mỹ tinh tế. Tần suất mở thấp hơn nhà máy nên motor không cần chu kỳ công nghiệp cao.
Tuy nhiên, motor biệt thự vẫn phải có chế độ mở bằng tay khi mất điện, đảm bảo chủ nhà luôn kiểm soát được cổng trong mọi tình huống khẩn cấp.
Cổng nhà máy, khu công nghiệp, xí nghiệp
Cổng nhà máy có thể nặng đến vài tấn mỗi cánh, đòi hỏi motor từ 2 HP trở lên để kéo hiệu quả và không bị quá tải trong ca sản xuất. Đôi khi cần lắp nhiều motor trên cùng 1 cánh để chia tải đều.
Quy trình vận hành tại nhà máy cần kết hợp motor với hệ thống kiểm soát ra vào, camera an ninh và kiểm tra định kỳ motor để phát hiện sớm dấu hiệu hao mòn trước khi xảy ra sự cố.
Các công trình đặc thù có cổng mở cánh nặng
Trường học, cơ quan nhà nước và bãi xe có lượng người ra vào đông, tần suất đóng mở cao cả ngày, nên cần motor tải trọng lớn dù cánh không nặng bằng nhà máy.
Ở những công trình công cộng này, an toàn và độ tin cậy của motor cổng mở cánh tải trọng lớn được đặt lên hàng đầu, bởi sự cố giữa giờ cao điểm gây ùn tắc và rủi ro cho nhiều người.
Lỗi thường gặp khi chọn motor cho cổng mở cánh tải trọng lớn
Nhiều chủ đầu tư mắc sai lầm ngay từ bước đánh giá trọng lượng cánh hoặc bỏ qua nguyên tắc dư tải, dẫn tới motor hỏng sớm và phát sinh chi phí thay thế tốn kém. Nhận biết sớm các lỗi này giúp tránh được rủi ro về sau.
Đánh giá sai trọng lượng và chiều dài cánh
Ước lượng trọng lượng cánh bằng kinh nghiệm mà không tính toán từ vật liệu và kích thước thực tế thường dẫn tới con số thấp hơn thực tế. Sai lầm này khiến người mua chọn motor không đủ tải ngay từ đầu.
Người dùng nên dùng thông số vật liệu như sắt, inox, nhôm cùng chiều dài và chiều cao thực của cánh để tính gần đúng trọng lượng, sau đó cộng thêm hệ số dự phòng trước khi chọn motor.
Chọn motor không dư tải và bỏ qua tần suất
Motor chọn đúng bằng tải trọng cổng mà không cộng thêm 30% dự phòng sẽ nhanh chóng hoạt động quá tải và hỏng, đặc biệt trong mùa hè khi nhiệt độ môi trường cao.
Bỏ qua tần suất vận hành là sai lầm thứ 2 khiến motor đúng tải nhưng sai chu kỳ làm việc bị quá nhiệt và mau hỏng. Cổng nhà máy cần motor có chu kỳ làm việc công nghiệp, không thể dùng motor dân dụng dù cùng tải trọng.
Kết luận
Bài viết đã hệ thống hóa toàn bộ kiến thức về motor cổng mở cánh tải trọng lớn, từ khái niệm tải trọng, thông số kỹ thuật, phân loại cấu hình đến nguyên tắc lựa chọn và cấu hình hệ thống an toàn. Người đọc cần nhớ 2 nguyên tắc cốt lõi: luôn dư tải ít nhất 30% và xét đồng thời tần suất vận hành thực tế khi chọn motor.
Áp dụng đúng hướng dẫn này giúp bạn chọn mua và lắp đặt motor cổng mở cánh tải trọng lớn phù hợp, vận hành an toàn và bền bỉ qua nhiều năm, tiết kiệm chi phí bảo trì và tránh sự cố bất ngờ tại công trình.
